Supermicro SYS-511R-M — это компактное 1U-решение, ориентированное на экономичное энергопотребление и оптимальную стоимость, построенное на базе процессора Intel Xeon E-2488. Сервер предназначен для сценариев, где важны высокая частота и производительность на ядро, а не масштабная многопоточность.
Общее устройство

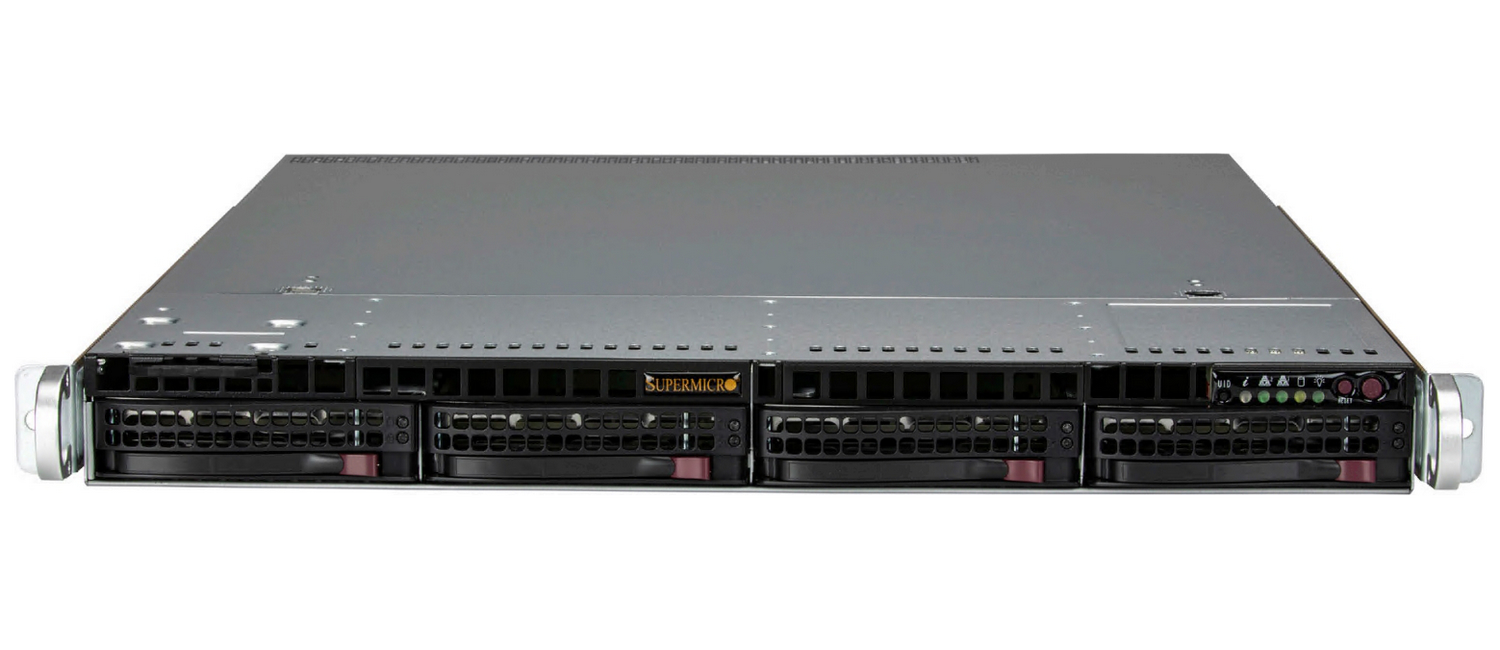

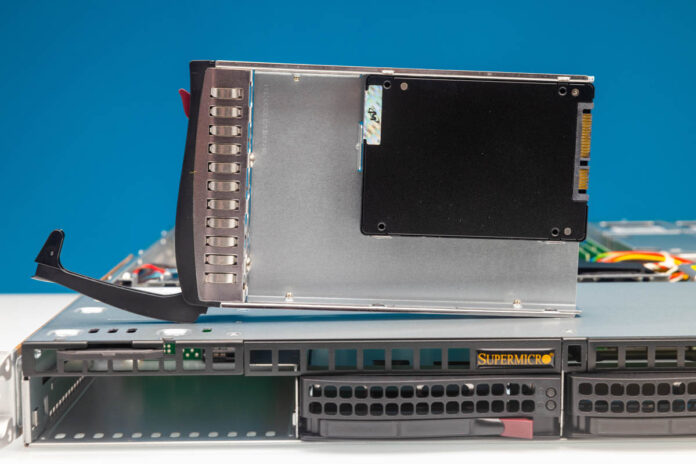

Глубина корпуса составляет менее 507 мм, что делает его совместимым с неглубокими стойками, часто используемыми в бюджетных дата-центрах. Спереди предусмотрены четыре слота для 3.5" накопителей с возможностью установки 2.5" дисков через адаптер. Справа размещены индикаторы состояния и кнопки питания/перезагрузки.

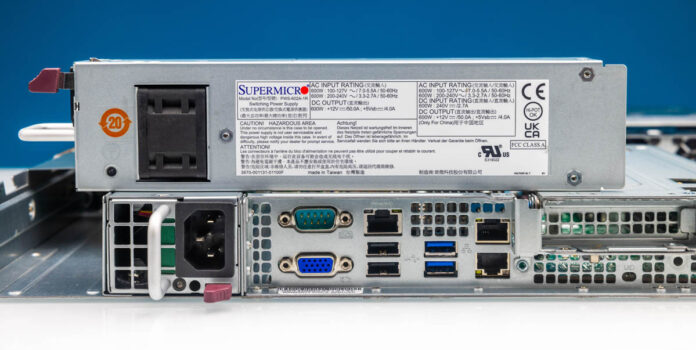

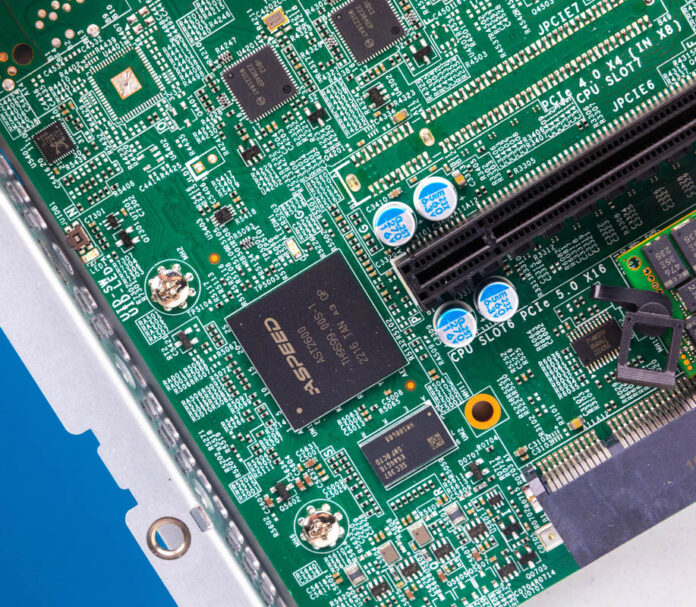

Задняя панель включает последовательный и VGA-порты, четыре USB Type-A (в том числе два USB 3.0), IPMI-порт управления и два сетевых порта 1GbE на базе Intel i210-AT. Слоты расширения представлены одним полноразмерным и одним низкопрофильным, реализованными через PCIe-райзер с автоматическим переключением режимов: x16 для полного слота и x8 для второго при необходимости.
Аппаратная компоновка

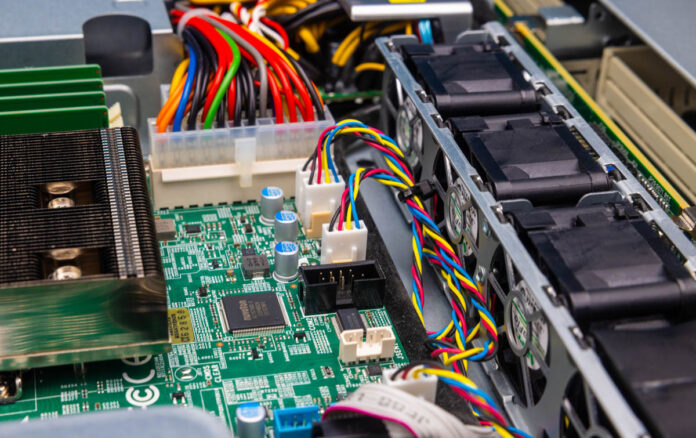

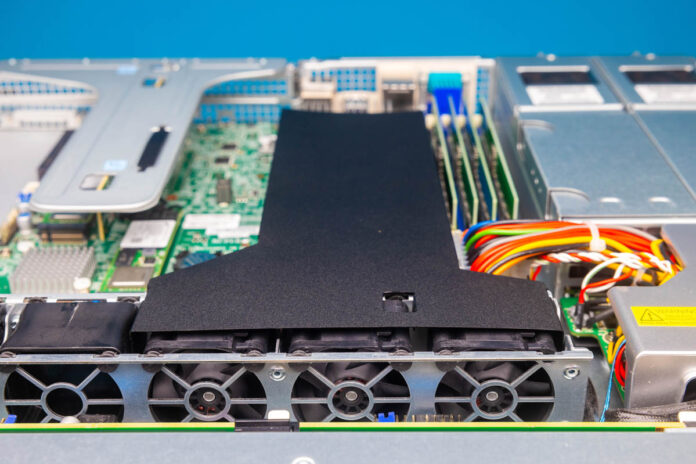

Внутри корпуса размещены четыре 80-миллиметровых вентилятора с поддержкой PWM, направляющих воздух к CPU через пластиковую направляющую. Платформа использует сокет LGA1700 и поддерживает два канала памяти DDR5 с конфигурацией 2DPC, позволяя установить до четырёх модулей.

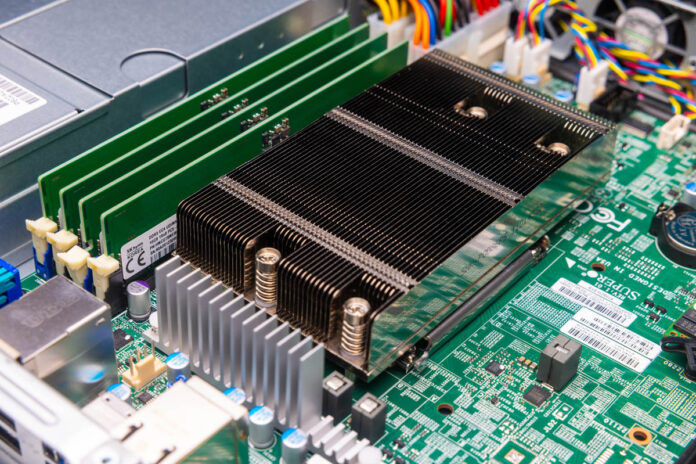

Характерная черта — асимметричное расположение радиатора, освобождающее пространство для низкопрофильных карт. Кроме того, на плате размещены два внутренних слота M.2, что позволяет использовать их под загрузочные SSD, сохранив передние отсеки под HDD большого объёма.
Отдельно доступен PCIe Gen4 x4 слот от чипсета для установки RAID-контроллеров или SAS3 HBA. Это решение не требует заднего расширения и экономит ресурсы PCIe Gen5.
Энергопитание
Сервер комплектуется двумя резервируемыми блоками питания мощностью по 600 Вт. В режиме простоя система потребляет около 45 Вт, под нагрузкой — до 232 Вт, а в устойчивом режиме — около 155 Вт. Учитывая рост числа ядер и производительности, это разумный показатель по сравнению с прежними поколениями Xeon E3.
Итоги
Supermicro SYS-511R-M — это сбалансированная платформа начального уровня с уклоном в энергоэффективность и универсальность.
